Kelebek Vana
Kelebek Vanalar; dairesel bir gövde içerisinde mil etrafında 90 derece dönerek çalışan disk (klape) mekanizmasına sahip, kompakt ve ekonomik akış kontrol elemanlarıdır. Minimal eksenel uzunluğu ve hafif döküm yapısı sayesinde dar alanlarda son derece kolay ve hızlı montaj imkânı sunar.
ÖNE ÇIKAN ÖZELLİKLER VE TEKNİK DETAYLAR
Üstün Sızdırmazlık Teknolojisi: Gövde içindeki sit yüzeyi AISI 308 LSI paslanmaz çelik kaynak dolgudur. Özel işlenmiş ve parlatılmış bu yüzey, EPDM malzemeden üretilmiş özel profilli vana ringi ile mükemmel bir uyum sağlayarak uzun ömürlü ve güvenilir bir sızdırmazlık sunar.
Yüksek Malzeme Kalitesi: İhtiyaca ve proje gereksinimlerine bağlı olarak GGG 40 veya GGG 50 Sfero Döküm malzemeden imal edilir.
Esnek Tahrik ve Aktüatör Uyumu: Standart dişli kutusu bağlama ve çıkış flanşları sayesinde istenildiğinde kolayca aktüatör (elektrikli/pnömatik) montajı yapılabilir. DN 600 PN 16 ve üzeri büyük çap veya yüksek basınçlı hatlarda ilave dişli kutusu takviyesi kullanılır böylelikle açma-kapama torku en düşük seviyeye indirilmiş olur.
Kullanım Notu: Yapısı gereği temiz su hatlarında kullanıma uygundur; atık su hatları için önerilmez. Kavitasyon riskini ve disk hasarlarını önlemek amacıyla hassas debi kısma vanası olarak kullanılmamalıdır
Teknik Özellikler
| Malzeme | GGG40–GGG50 |
| İşletme Basıncı | PN10–PN16–PN25–PN40 |
| Tasarım | TS EN 593 |
| Boyutlar | TS EN 558 (Seri 14) |
| Bağlantılar | TS EN 1092-2 |

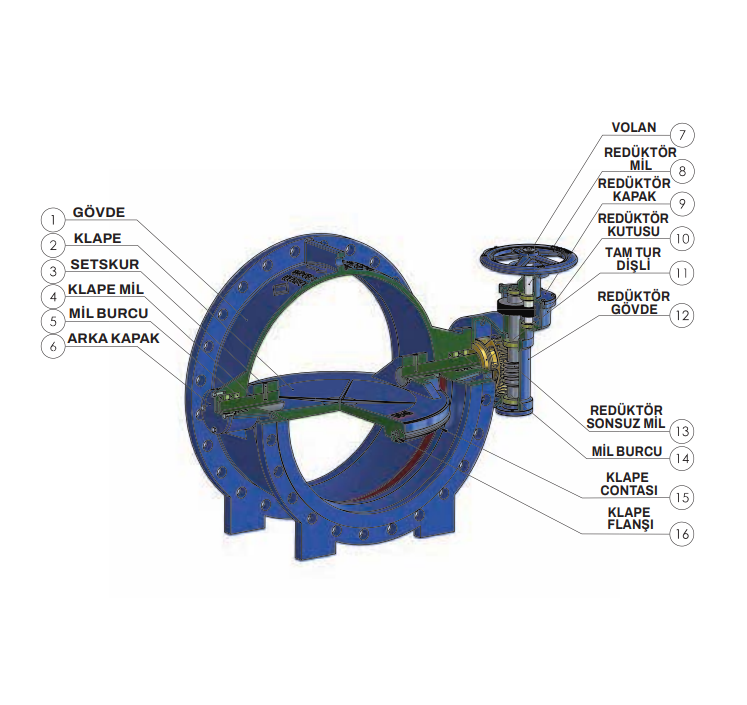

Parça Listesi
| No | Parça Adı | Malzeme |
|---|---|---|
| 1 | Gövde | GGG 40 / GGG50 |
| 2 | Klape | GGG 40 / GGG50 |
| 3 | Setskur | A2/70 |
| 4 | Klape Mili | X20Cr13 |
| 5 | Mil Burcu | MS 58 |
| 6 | Arka Kapak | GGG 40 |
| 7 | Volan | GGG 40 |
| 8 | Redüktör Mili | X20Cr13 |
| 9 | Redüktör Kapak | GGG 40 |
| 10 | Redüktör Kutusu | GGG 40 |
| 11 | Tam Turlu Dişli | GGG 40 |
| 12 | Redüktör Gövde | GGG 40 |
| 13 | Redüktör Sonsuz Mil | X20Cr13 |
| 14 | Mil Burcu | X20Cr13 |
| 15 | Klape Conta | EPDM |
| 16 | Klape Flanş | ST-37 / AISI 304 |
Tablonun devamını görmek için sağa kaydırın.
BOYUTLAR VE AĞIRLIKLAR
| ANMA ÇAPI |
BOYUTLAR | VANA BOYU |
VANA AĞIRLIĞI | ||||||
|---|---|---|---|---|---|---|---|---|---|
| PN 10 | PN 16 |
TS EN 558 SERİ 14 |
PN 10 | PN 16 | |||||
| D | k | d2xn | D | k | d2xn | L | kg | kg | |
| 100 | 220 | 180 | 19x8 | 220 | 180 | 19x8 | 190 | 30 | 30 |
| 125 | 250 | 210 | 19x8 | 250 | 210 | 19x8 | 200 | 39 | 39 |
| 150 | 285 | 240 | 23x8 | 285 | 240 | 23x8 | 210 | 46 | 46 |
| 200 | 340 | 295 | 23x8 | 340 | 295 | 23x12 | 230 | 61 | 61 |
| 250 | 395 | 350 | 23x12 | 405 | 355 | 28x12 | 250 | 85 | 90 |
| 300 | 445 | 400 | 23x12 | 460 | 410 | 28x12 | 270 | 130 | 135 |
| 350 | 505 | 460 | 23x16 | 520 | 470 | 28x16 | 290 | 156 | 165 |
| 400 | 565 | 515 | 28x16 | 580 | 525 | 31x16 | 310 | 206 | 220 |
| 450 | 615 | 565 | 28x20 | 640 | 585 | 31x20 | 330 | 230 | 250 |
| 500 | 670 | 620 | 28x20 | 715 | 650 | 34x20 | 350 | 260 | 280 |
| 600 | 780 | 725 | 31x20 | 840 | 770 | 37x20 | 390 | 420 | 440 |
| 700 | 895 | 840 | 31x24 | 910 | 840 | 37x24 | 430 | 463 | 480 |
| 800 | 1015 | 950 | 34x24 | 1025 | 950 | 41x24 | 470 | 705 | 730 |
| 900 | 1115 | 1050 | 34x28 | 1125 | 1050 | 41x28 | 510 | 880 | 957 |
| 1.000 | 1230 | 1160 | 37x28 | 1255 | 1170 | 44x28 | 550 | 1.130 | 1.246 |
