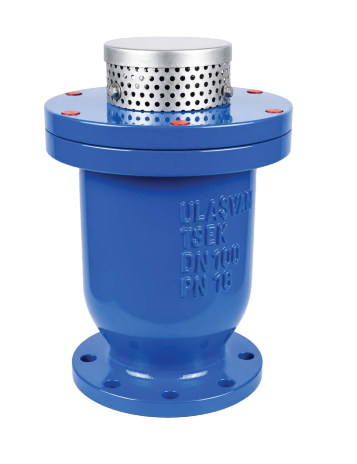

Darbesiz Kinetik Vantuz
Klasik hava tahliye vanalarında zamanla basınca bağlı olarak deforme olan küre sistemlerinin aksine; yeni nesil ULUSAYN Darbesiz Dinamik Vantuzlar, boru hatlarında tam koruma sağlayan özel flatör mekanizması ile geliştirilmiştir.
Ürün; hat dolumu, işletme basıncı ve hava birikmesi durumlarında 3 farklı özel görevi eş zamanlı yürüten gelişmiş bir hava yönetim sistemine sahiptir.
Çalışma Prensibi ve Öne Çıkan Özellikler
Büyük Hava Kütlesi Tahliyesi (Küçük Flatör): Boru hattı ilk defa doldurulurken veya yüksek debili dolum esnasında hat içindeki büyük hava kütlelerinin hızla dışarı atılmasını sağlar.
Küçük Hava Kabarcığı Tahliyesi (Büyük Flatör): Sistem tam basınç altındayken su içerisinde oluşan ufak hava kabarcıklarını sürekli olarak tahliye eder.
Darbesiz Çalışma & Koç Darbesi Koruması (Dinamik Orifis Flatörü): Akışkanın ani hareketiyle oluşabilecek koç darbelerini ve tepe noktalarında hava hapsolmasını engelleyerek hat içindeki hava yönetimini sağlar.
Kullanım Alanları
Pompa çıkış hatları
Boru hattının en tepe (zirve) noktaları
Eğim değişiminin gerçekleştiği kritik hatlar
Düz iletim hatlarında her 500 metrede bir
TEKNİK ÖZELLİKLER
| Malzeme | GGG 40 / GGG 50 |
| Anma Çapı | DN50-DN300 |
| Basınç | PN10-16-25-40 |
| Flanş Standardı | TS EN 1092-2 |
Tabloyu görüntülemek için yatay kaydırabilirsiniz.

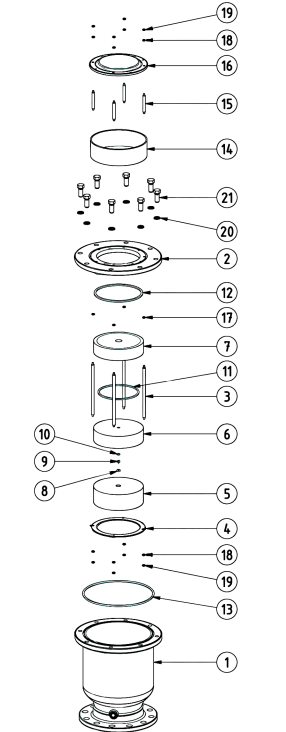

PARÇA LİSTESİ
| NO | PARÇA ADI | MALZEME |
|---|---|---|
| 1 | GÖVDE | GGG 40 |
| 2 | KAPAK | GGG 40 |
| 3 | MİL | AISI 304-X20Cr13 |
| 4 | ALT TABLO | AISI 304-X20Cr13 |
| 5 | ALT YÜZER ELEMAN | HDPE |
| 6 | ORTA YÜZER ELEMANI | HDPE |
| 7 | ÜST YÜZER ELEMAN | HDPE |
| 8 | CONTA | EPDM |
| 9 | SÜBAP | AISI 304-X20Cr13 |
| 10 | ORİNG | EPDM |
| 11 | ORİNG | EPDM |
| 12 | ORİNG | EPDM |
| 13 | ORİNG | EPDM |
| 14 | FİLTRE KAPAĞI | AISI 304-X20Cr13 |
| 15 | PİM | AISI 304-X20Cr13 |
| 16 | FİLTRE KAPAĞI | AISI 304-X20Cr13 |
| 17 | FİBER CONTA | FİBER |
| 18 | RONDELA | AISI 304-X20Cr13 |
| 19 | SOMUN | A2-70/A4-80 |
| 20 | RONDELA | AISI 304-X20Cr13 |
| 21 | CİVATA | A2-70 |
Tabloyu görüntülemek için yatay kaydırabilirsiniz.
ÖLÇÜ, AĞIRLIK VE KAPASİTE
| DN (mm) | H (mm) | D (mm) | W (kg) | KAPASİTE (nl/s) |
|---|---|---|---|---|
| 50 | 245 | 164 | 13 | 60 |
| 65 | 260 | 185 | 18 | 80 |
| 80 | 280 | 210 | 18.5 | 160 |
| 100 | 310 | 220 | 24.3 | 250 |
| 150 | 320 | 240 | 48 | 520 |
| 200 | 480 | 408 | 78 | 1020 |
| 250 | 610 | 495 | 110 | 1570 |
| 300 | 730 | 595 | 190 | 260 |
Tabloyu görüntülemek için yatay kaydırabilirsiniz.
